Merk: Comair - Ventilair
Model: 453013605
Voorraad: 3
€163,35 €285,08
Prijs excl. BTW: €135,00

Vanaf 2 stuks/sets: €159,72

Beschikbare opties:

Reinigingsborstel:

Aantal:

Meer gegevens

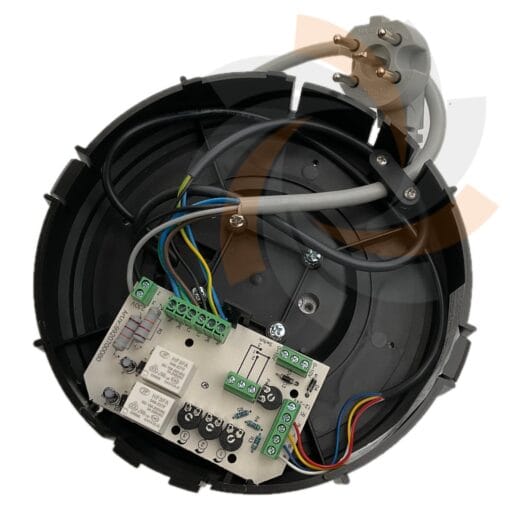

Vervangende motorplaat voor ELKE Stork CML(e) behuizing voorzien van perilex aansluitsnoer en bedrade driestandenbediening.

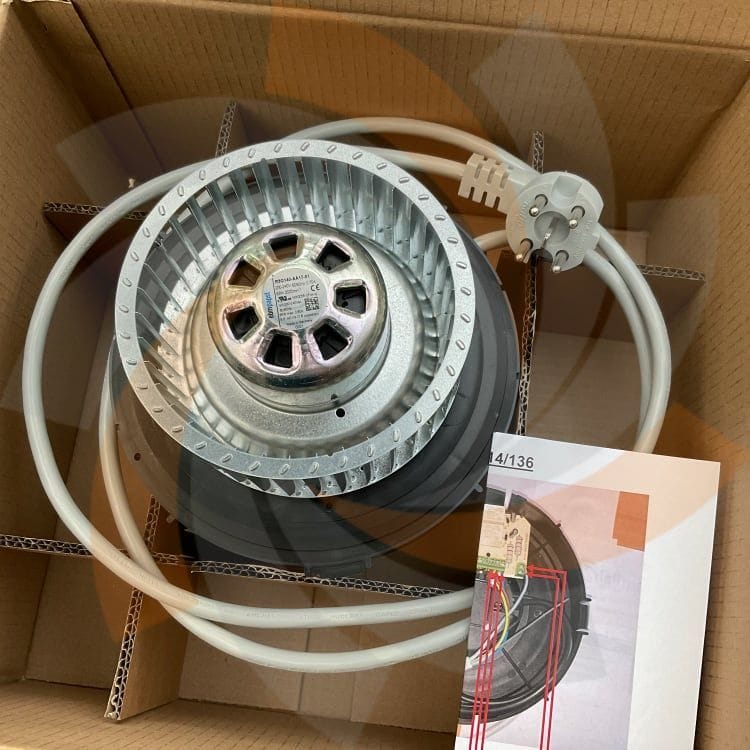

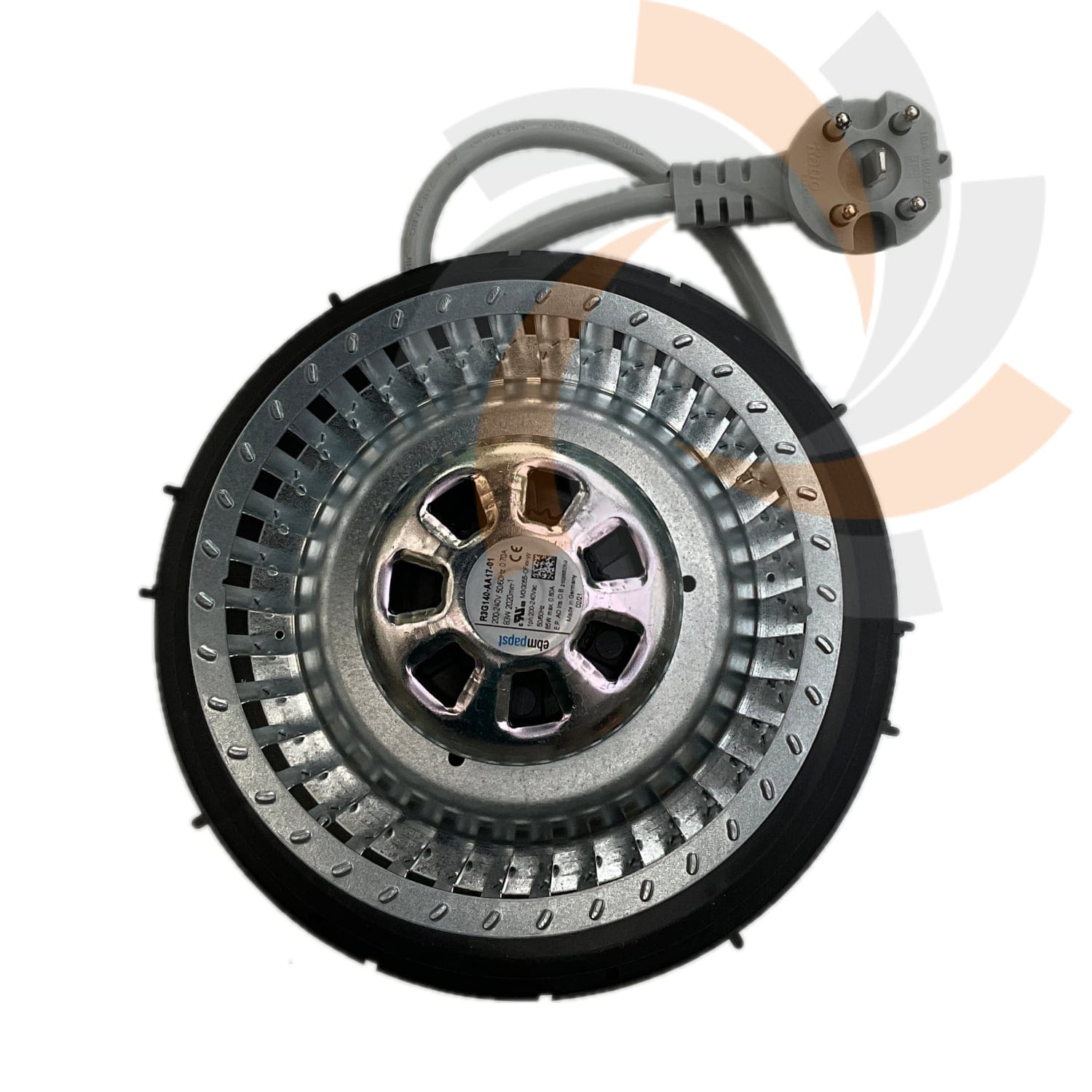

Inclusief besturingsprint, EBM Pabst motor + vleugel, snoer en perilex stekker. (circa 1,5 meter)

Tevens voorzien van:

  • Fijnafstelling van alle standen (Laag/Midden/Hoog) middels potmeters op de printplaat
  • driestandenregeling ook mogelijk via extra potentiaalvrije contacten op de printplaat
  • Externe 0-10V sturingen voor b.v. een domotica systeem

Stroomverbruik (circa): 2,5-9,5W Laag / 8-51W Midden / 15-50W Hoog (verbruik bij min/max potmeter instelling)

In tegenstelling tot de standaard CMLe / WVe gelijkstroommotorvleugel is deze zo goed als geruisloos in de lage stand, traploos instelbaar in alle standen en nog zuiniger.

De oplossing voor de hinderlijke bromtoon die vele CMLe motoren na enkele jaren gaan produceren.

Door een nieuwer type gelijkstroommotor, deze is overigens ook van EBM Pabst, is ophanging in trillingsdempers niet langer noodzakelijk en dat is hoorbaar.

Niet alleen geschikt als vervanging voor uw luidruchtige CMLe-14/136P, maar ook in ELKE andere wisselstroom Stork CML en Rovent WV behuizing.

Dus ook toepasbaar voor o.a. de onderstaande modellen:

  • CML 16/2-3-12(P)
  • CML 14/3-5-15(P)
  • CML 14/4-5-24(P) (let op, iets lagere afzuigcapaciteit)
  • CMLe-14/136(P)
  • Rovent WV 15, 16 (S)(P)
  • Rovent WV 17 (S)(P)  (let op, iets lagere afzuigcapaciteit)
  • Rovent WVe 16/136 (S)(P)

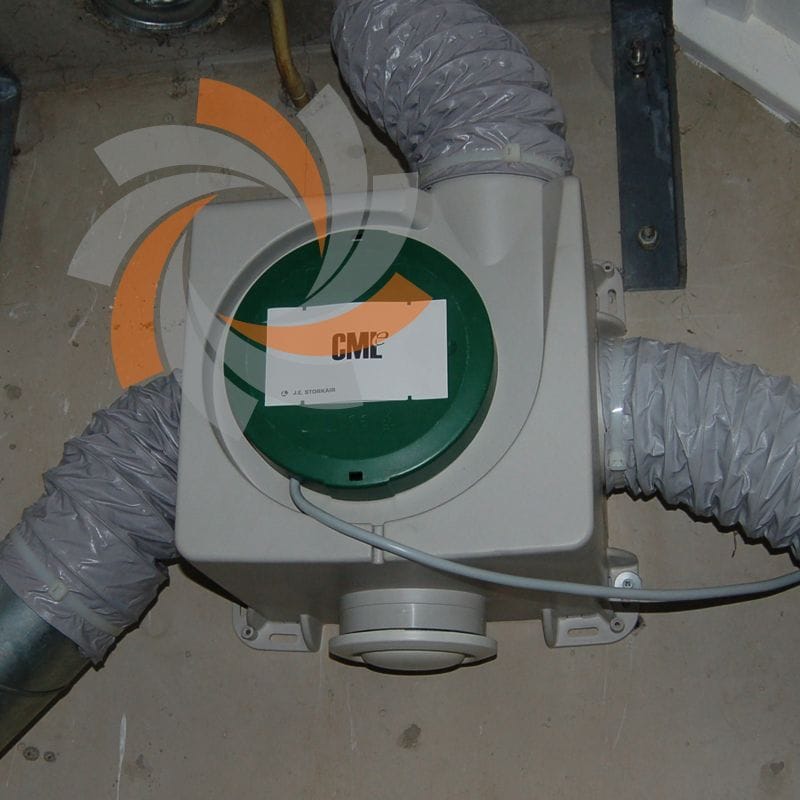

Met deze motorplaat maakt u van uw slechte, defecte, onzuinige of versleten CML, CMLe, WV of WVe woonhuisventilator in zeer korte tijd een stille en daarnaast energiezuinige ventilatorunit.

Met aanpassingen geschikt voor:

  • CMLe-14/136-R-868 (draadloze RF ontvanger en aansluitsnoer overzetten, enige elektrotechnische kennis noodzakelijk, neem even contact op)

NIET geschikt voor:

  • metalen behuizing van b.v. een Stork CM, CMA, CME unit
  • Vent-O-System (Vent-O-Stat) van Bergschenhoek / Rovent / Alusta

Let op:
Onderstaande montagehandleiding leveren wij niet bij uw bestelling, dit is verspilling van papier voor een eenmalig benodigde actie.
Gelieve dus dit PDF bestand op te slaan of opnieuw te bekijken tijdens de installatie van uw onderdelen.
IN DE MONTAGEHANDLEIDING IS HET VORIGE TYPE VAN DE PRINTPLAAT AFGEBEELD, DIE HAD 1 POTMETER.
HET HUIDIGE MODEL (WAT NU GELEVERD ZAL WORDEN) HEEFT 3 POTEMETERS ZOALS HIERBOVEN IS OMSCHREVEN EN AFGBEELD!!

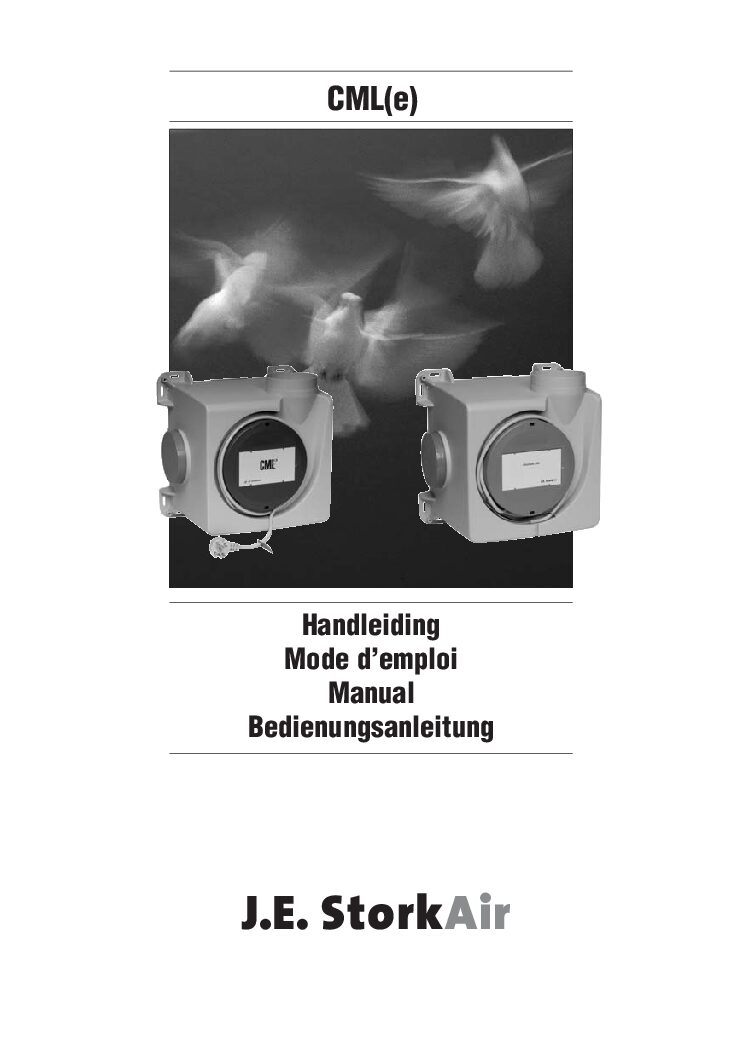

Montage handleiding universele gelijkstroom motorplaat


LET OP:

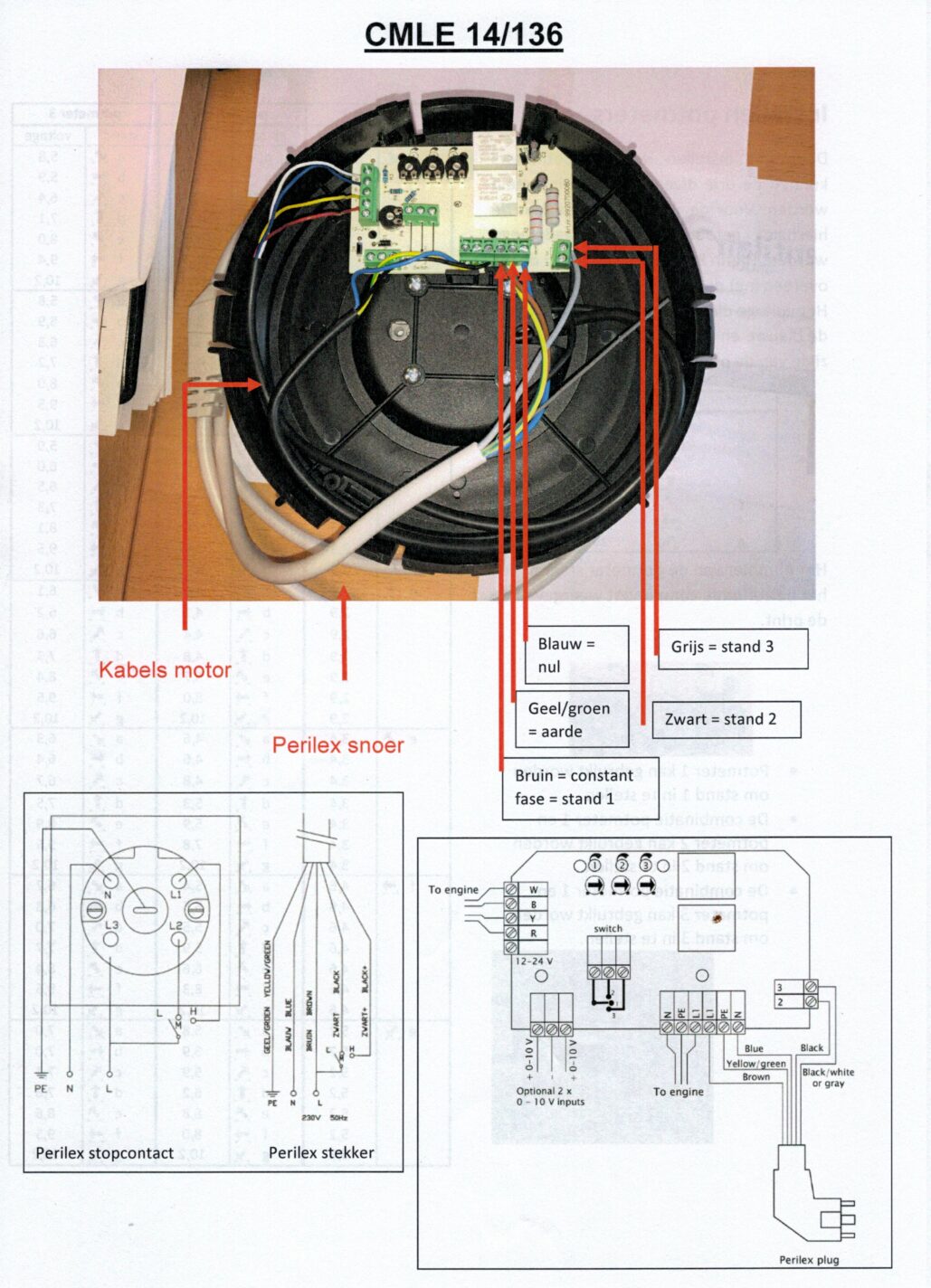

Het geleverde perilex aansluitsnoer is aangesloten volgens de al vele tientallen jaren gebruikte driestanden aansluitmethode van zowel Stork, Orcon, Rucon, Comair etc. (zie afbeelding bij product)
Vaste plaats voor de bruine draad (constante voeding voor lage stand) en vaste locatie voor schakeldraad stand 2 en stand 3.
Als dit niet overeenkomt met de aansluitwijze van uw perilex wandcontactdoos, door de nieuwbouwinstallateur anders aangesloten of door een vorige bewoner aangepast, dan kan het zijn dat bepaalde standen niet, of niet juist werken.
Controleer in dat geval altijd de aansluitwijze van uw installatie en zorg dat deze weer overeenkomt met de standaard aansluitwijze zoals door alle fabrikanten gehanteerd.

  • Blauwe draad op N, linksboven
  • Bruine draad op L3, linksonder
  • Schakeldraad (zwart) midden toeren (stand 2), op L2, rechtsonder
  • Schakeldraad (Zwart/grijs) hoog toeren (stand 3), op L1, rechtsboven



Montage handleiding universele gelijkstroom motorplaat
