Merk: EBM Pabst
Model: RepSetDC
Voorraad: 1
€169,40 €276,61
Prijs excl. BTW: €140,00

Beschikbare opties:

Elektrostatische beveiliging:

Reinigingsborstel:

Aantal:

Meer gegevens

NIEUW BIJ VENTISHOP!!
(productomschrijving, technische gegevens, montagehandleiding en foto's zijn nog in doorlopende ontwikkeling)


Vervangende gelijkstroom motorvleugelcombinatie (dus incl. schoepenrad) en bijbehorende besturingsprintplaat, montagematerialen en perilex aansluitsnoer.

De besturingsprint vervangt uw oude losse condensatoren of uw oude condensatormodule.
GEEN ELEKTRONISCHE DELEN VAN UW OUDE UNIT HERGEBRUIKEN!!

De motorvleugel is van EBM Pabst, betrouwbaar Duits fabrikaat.

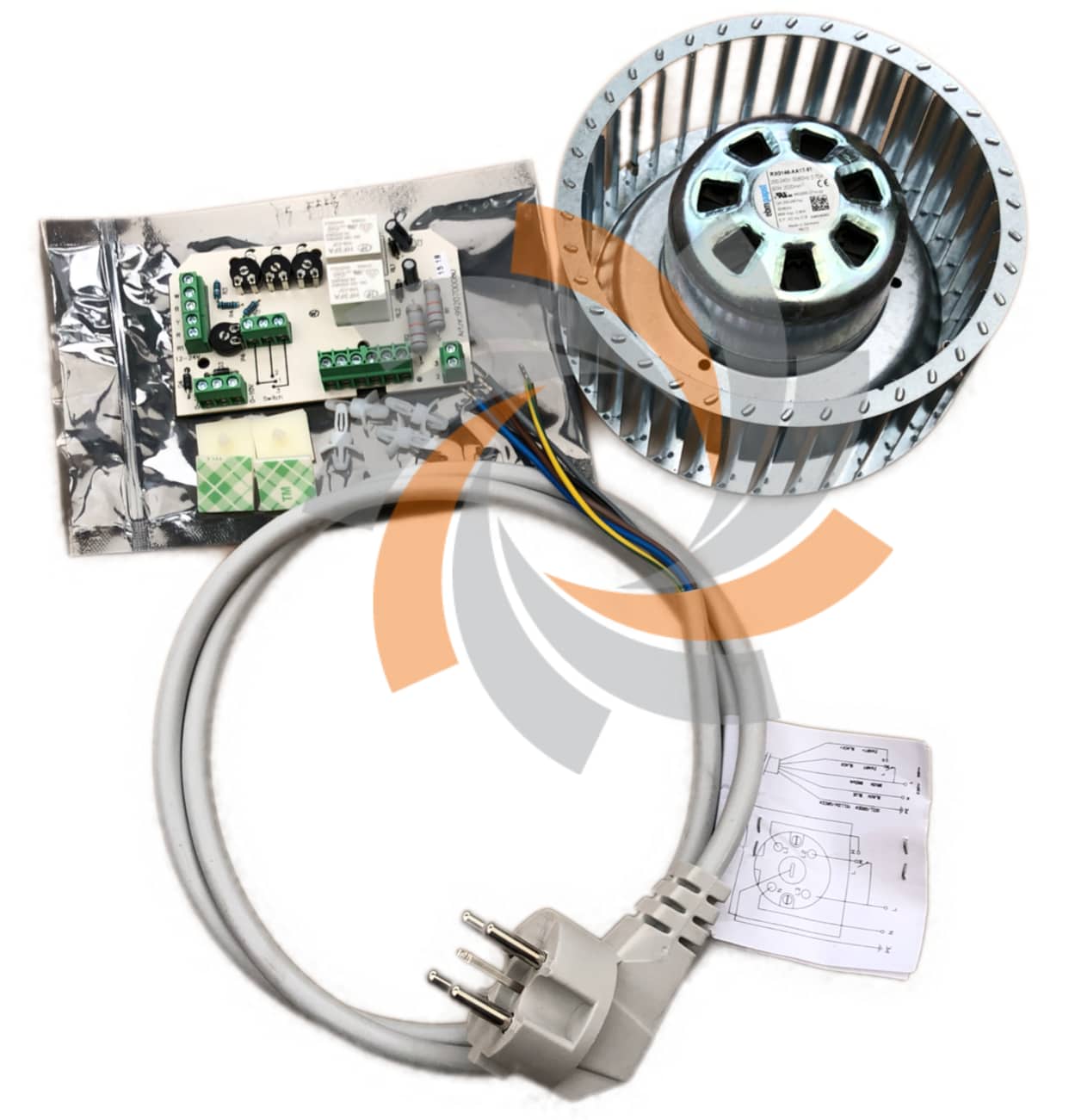

Deze set bestaat uit de volgende onderdelen:

  • Energiezuinige (gelijkstroom) motorvleugel van EBM Pabst
  • Rubber beschermring t.b.v. kabeldoorvoer door motorplaat
  • Printplaat
  • Bevestigingsmaterialen voor verhoogde plaatsing van de printplaat (plakkers)
  • Ontvettingsdoekje (3M VHB)
  • Perilex aansluitsnoer (5-aderig)

Besturingsprint voorzien van:

  • Fijnafstelling van alle standen (Laag/Midden/Hoog) middels potmeters op de printplaat
  • driestandenregeling ook mogelijk via extra potentiaalvrije contacten op de printplaat
  • Externe 0-10V sturingen voor b.v. een domotica systeem

Stroomverbruik (circa, bij min/max potmeter instelling van elke stand):

  • 3 - 9W (Laag)
  • 9 - 50W (Midden)
  • 13 - 50W (Hoog)

Geschikt voor bijna alle oude Stork CM, CMA, CME units.

  • CME 14/3-5-15(P), CME 16/2-3-12(P) en CME 14/4-5-24(P)
  • CMA 14/3-5-15(P), CMA 16/2-3-12(P) (tevens 2-toerige modellen CMA 16/3-12, CMA-16/4-12, etc.)
  • Bergschenhoek Rovent 4 / 5 / 6
  • Solo/Delta 32Y, 34Y, 32YT
  • Solide 134, 123(T)
  • Comfort 143, 123(T)
  • Unifan 50, 100
  • Flakt Minifan VCW (let op inbouwhoogte!!!)
  • Veel andere oude motorplaten voorzien van EBM motoren, vergelijk de afmetingen die wij opgeven

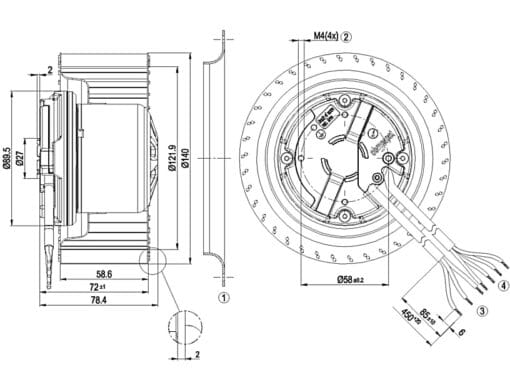

Staat uw type er niet bij vergelijk dan eerst zelf de (montage/inbouw)afmetingen die wij geven van de motor met uw oude. Vooral de totale hoogte van de het schoepenrad (72mm. vanaf onderzijde motorplaat) moet zo goed mogelijk overeenkomen zodat de waaier vrij kan draaien en niet teveel valse lucht kan aanzuigen.

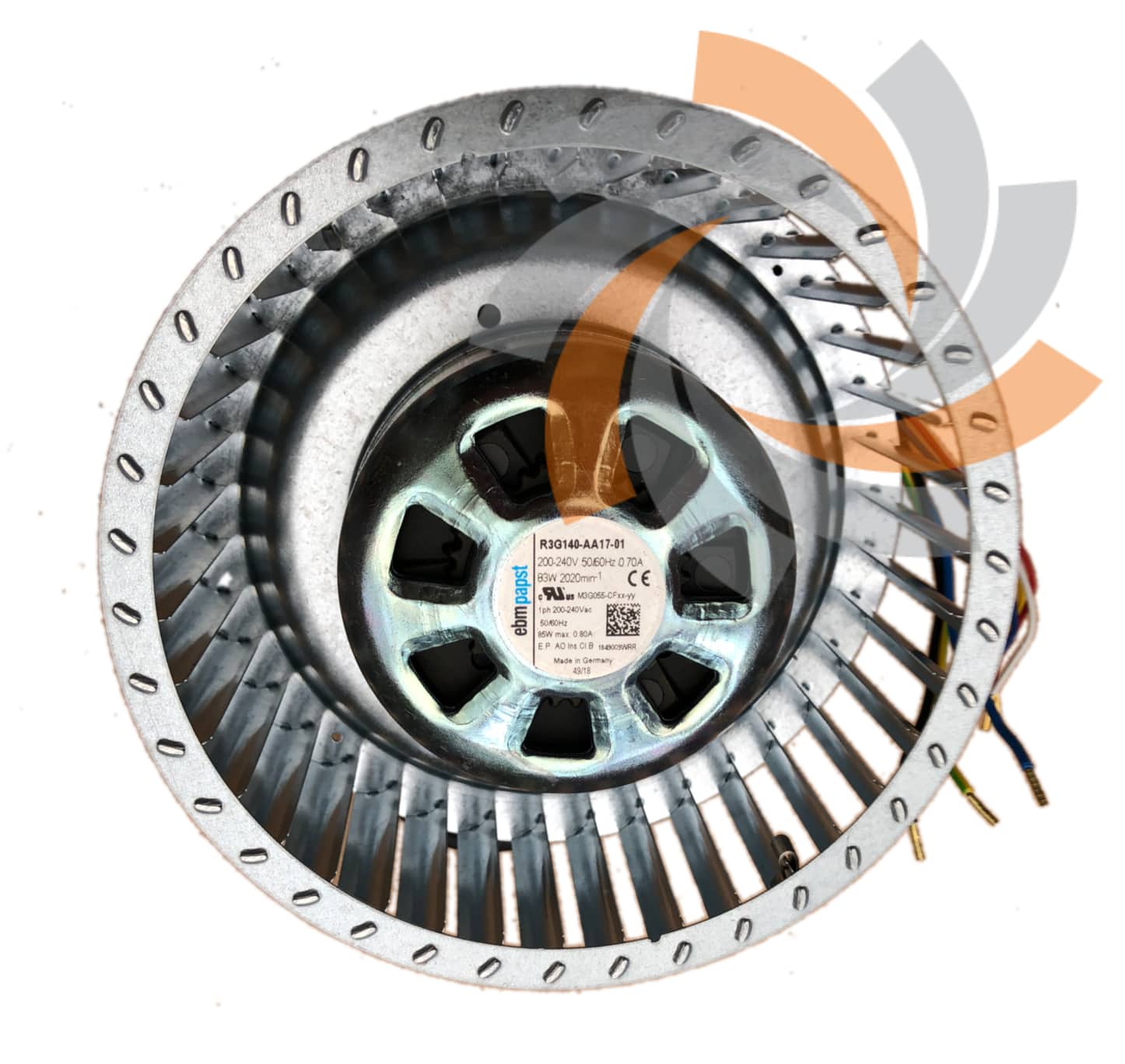

Let ook op de draairichting, dit is af te leiden uit de vorm van de schoepen, zie detail foto van de door ons geleverde motorvleugel. Staan uw schoepen andersom dan heeft u een motor met andere draairichting en kunt u deze set NIET toepassen!!

Wij hebben geen oneindige kennis van zeer oude units of van onbekende fabrikanten.
Dus probeer zelf een inschatting te maken of benader een lokale installateur voor advies ter plekke.


Past doorgaans ook op "type 16" (o.a. Stork) motorplaten met de grotere waaier van 16 cm. (R2E-160, met lager toerental en capaciteit)
De "instroom düse" (aanzuigopening in slakkenhuis waarover de waaier valt) was bij Stork, en de meeste fabrikanten, altijd gelijk (<14 cm.) ongeacht het gemonteerde type motorvleugel.
Dezelfde behuizing (afmeting/vorm slakkenhuis) werd toegepast voor zowel de 14 cm. als 16 cm. motoren!!
De 14 cm. motoren waren de krachtiger types, de 16 cm, was het instapmodel.
Dus er is nooit sprake van lekkage of vermindering van capaciteit, eerder een toename door de sterkere motor met een hoger toerental.


LET OP: NIET toepasbaar in WTW-units, deze gebruiken geen condensatormodules en ander soort aansturing / regeling, gebruik op eigen risico, u kunt uw unit en/of deze onderdelen onherstelbaar beschadigen!!!

NIET geschikt voor bestaande gelijkstroom units (tenzij uitdrukkelijk aangegeven of onderdelen exact overeenkomen)


Inclusief besturingsprint voor maximaal 3 toerentallen. Het aantal beschikbare standen is uiteraard afhankelijk van het aantal aanwezige schakeldraden in uw woning.


Let op:
Onderstaande montagehandleiding leveren wij niet bij uw bestelling, dit is verspilling van papier voor een eenmalig benodigde actie.
Gelieve dus dit PDF bestand op te slaan of opnieuw te bekijken tijdens de installatie van uw onderdelen.

Montage handleiding reparatieset gelijkstroom

Let op:
Onderstaande montagehandleiding leveren wij niet bij uw bestelling, dit is verspilling van papier voor een eenmalig benodigde actie.
Gelieve dit PDF bestand op te slaan of opnieuw te bekijken tijdens de installatie van uw onderdelen.

Montage handleiding reparatieset gelijkstroom

  • Opgenomen vermogen: min. 3W - circa 50W max.
  • 0-10V aansturing mogelijk
  • Potentiaal vrij schakelcontact voorhanden op besturingsprint
  • Garantie: 2 jaar
